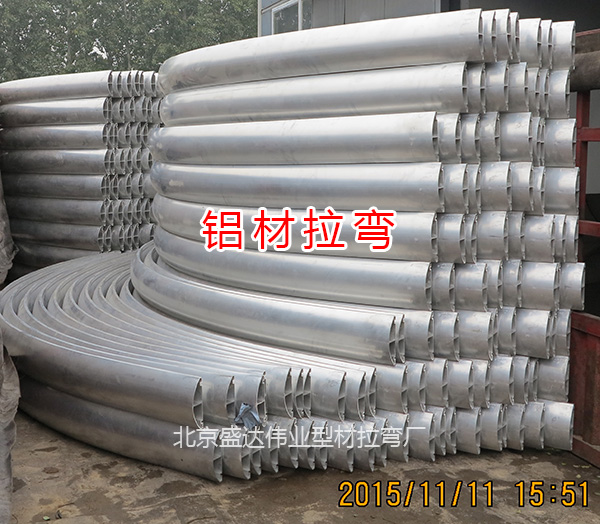

铝型材拉弯加工找北京盛达伟业型材拉弯厂，北京拉弯加工技术实力强，为北京拉弯、天津拉弯、石家庄拉弯、廊坊拉弯、唐山拉弯、保定拉弯、承德拉弯、秦皇岛拉弯、燕郊拉弯及雄安拉弯等地提供一流的精细拉弯加工服务， 北京盛达伟业型材拉弯厂关于型材拉弯工艺特点及要求：
一、 所谓拉弯即是在给于型材预制拉力（在屈服极限范围 内）的前提下，利用旋转和靠模改变型材断面变形中介 面（内移）使其塑性变形的过程。
二、 关于备料长度：一般情况下备料应是所需弯曲材料的有 效弧长加上工艺段之和，工艺段等于 2.1 倍的变形宽度 （t） ，变形宽度（t）等于外半径（R 内） 。 外）减内半径（R 备料长度=有效弧长+2.1 t 当然具体备料长度可以根据实际情况考虑套裁，以便 节省工艺段。
三、 关于备料数量： 一般情况下应根据不同断面、 不同半径、 不同弧长在实际需要数量基础上增加 1~2 支备份， 以便 做为调试模具用。该备份未考虑材料弯曲后的运输、加 工、安装等环节可能出现的损失数量。
四、 关于材料每支弯曲有效弧长的要求：通常情况下不应超 过弧度角 180 度。 5、 关于材料硬度状态的要求：当型材弯曲的伸长率满足变 形量要求时应选择 T5 状态（ð≤10%） ，铝型材的国家 标准为 ð≥ 8 %； ? = t / R 内×100% = (R 外-R 内) ÷R 内×100% 否则应选择 To~T4 状态。 当然型材生产厂一般不愿意给 客户生产 T1~T4 状态型材。 关于型材表面处理要求：通常情况下可以选择阳极氧化 或涂装后弯曲加工（涂层的伸长率远大于型材的伸长 率） ；因为型材拉弯时型材与模具之间没有相对位移， 故不会损伤型材。如型材弯曲过程中涂层脱落则是涂层 的附着力不足原因造成的，产生附着力不足的原因主要 有喷涂前处理不好或加温不足及加温时间不足造成。当 然为方便运输和安装应适当做表面保护。
五、北京盛达拉弯加工基地位于天津市武清区大良镇兴良道11号，北京拉弯加工、天津拉弯加工、河北拉弯加工及其他区域业务咨询电话：18822752257
